随州电器综合试验台手动测试的数据采样也需要手动采集：点击“手动采集”按钮即可。(2).如果选择了“自动测试”；在点击“”按钮后，软件进入自动测试状态。这时只要按下主控仪启动按钮，软件立即开始测量，测量过程是根据“测试型号”的设置参数进行的。当一个测试品测试完成后，软件仍处于测量状态，等待下一个测试，这是需要按下软件界面上的复位按钮，退出测试状态。自动测试在测试完成时，自动对数据进行记录。b)测试完成后。如需对当前的匝间绝缘测试波形保存，可以点击主界面上的按钮，作为比较基准波形c)测试完成后。可以对采样的数据进行保存和打印，这时数据也已经记录在数据库中，方便以后查询和修改。d)查询修改数据。点击子菜单中“历史查询”“数据查询”，打开界面如图4.所示。图4 历史数据查询和修改界面e)日月年统计报表。如果需要对合格或不合格记录数据生成日统计报表、月统计报表或年统计报表。点击子菜单“数据维护”“生成报表”。打开界面如图5.选择相应的报表选项后，点击“”将统计出相应数据。然后可以对统计出的数据进行保存和打印。
随州电器综合试验台、测试项目：释放值、工作值、反向工作值、定位转极值、反位转极值、缓放时间、缓吸时间、接点齐度、接点电阻、线圈电阻、绝缘电阻、反向不工作值、临界定位及反位不转极值、转换时间等。（三）、测试标准：符合国标 GB6902-86五、测试精度：1.线圈电阻 0Ω~20KΩ ±0.5％±2d2.交直流电压 0~500V ±0.5％±2d3.交直流电流 0~ 10A ±0.5％±2d4.时间测试 0.001秒±1d5.绝缘电阻 0~200MΩ ±10％±3d6.接点电阻 0~200mΩ~20KΩ ±1％±3d 7.接点齐度 0.001S ±1％以上数据使用采用PLC采样，一次全部读数，精度高。六、设备特点：1.箱体结构比过去设计更加小巧和人性化，使操作人员长时间工作不易疲劳和患职业病。2.测试台采用专业的配线板配线，使测试台配线一致性好，质量可靠，维修调试方便，从而限度地了人为因素造成的隐性故障和潜在的质量问题。3.全部数字式仪表，无需换算，显示直观，读数方便。4.测试台采用一个测试盒，一个继电器插座（一个备用），使用人员更加方便。
<随州>天正华意电气设备有限公司 高压断路器磨合测试仪2023已更新(今日/不贵)
随州电器综合试验台试验台型号：TH-III型 ? 输入电源电压 3AC380/50HZ输入电源容量 15kVA电压输出范围 AC 0～400V； DC 0～120V电流输出范围 AC 0～1000A；DC 0～1000A时间测量范围 0.05S～999.9S(手动) ? 参考外形尺寸 2000×712×1350（长宽高）mm 一．技术标准1.《TB/T 2557-2006《铁路客车电气综合柜》中元器件的检测要求以及适用的版本的标准、行业标准、铁路总公司（原铁道部）技术规范。如标准出现矛盾则按标准执行或按双方商定的标准。三、技术要求1.电源：单相380V±10％，50Hz2.环境温度：-10 ~ 45℃ 3.环境湿度：≤90％4.测试精度：1％5.本试验台能实现的功能: 测试电器元件直流空开、直流接触器性能测试；交流电压传感器线性度测试；直流电压传感器线性度测试；比流器线性度测试；在线绝缘检测装置线性度及保护输出动作测试；直流电源模块：空载、负载试验；直流电源模块：充电模块：空载、负载试验；触摸屏、PLC及扩展模块综合性能测试。
<随州>天正华意电气设备有限公司 高压断路器磨合测试仪2023已更新(今日/不贵)
高压断路器磨合测试仪2023已更新(今日/不贵)
<随州>天正华意电气设备有限公司
随州电器综合试验台试验台型号：TH-III型 ? 输入电源电压 3AC380/50HZ输入电源容量 15kVA电压输出范围 AC 0～400V； DC 0～120V电流输出范围 AC 0～1000A；DC 0～1000A时间测量范围 0.05S～999.9S(手动) ? 参考外形尺寸 2000×712×1350（长宽高）mm 一．技术标准1.《TB/T 2557-2006《铁路客车电气综合柜》中元器件的检测要求以及适用的版本的标准、行业标准、铁路总公司（原铁道部）技术规范。如标准出现矛盾则按标准执行或按双方商定的标准。三、技术要求1.电源：单相380V±10％，50Hz2.环境温度：-10 ~ 45℃ 3.环境湿度：≤90％4.测试精度：1％5.本试验台能实现的功能: 测试电器元件直流空开、直流接触器性能测试；交流电压传感器线性度测试；直流电压传感器线性度测试；比流器线性度测试；在线绝缘检测装置线性度及保护输出动作测试；直流电源模块：空载、负载试验；直流电源模块：充电模块：空载、负载试验；触摸屏、PLC及扩展模块综合性能测试。
随州电器综合试验台我公司在测试盒加装有接点状态指示灯，可方便用户进行手动调节维修接点齐度和测试压力。二、系统构成：1.继电器综合测试台主机 1台2.继电器测试座 1套3.测试盒 1套4.控制电脑（主机、液晶显示器） 1套5.测试台外形尺寸 1200×800×1430（mm）三、使用环境：1.电源供电电压：单相交流50HZ±2HZ 220V±10％ 功耗＜2KW2.测试环境温度：-5℃~＋40℃ 相对湿度：不大于90％（＋25℃）3.严禁工作在振动或强磁干扰场所。4严禁工作在有导电尘埃/纤维的场所。5严禁遭受雨水、湿气、高温。四、适用范围：（一）测试继电器的品种、型号。1）无极继电器：JWXC-1000、JWXC-1700、JWXC-2000、JWXC-2.3、JWXC-7、JWXC-370/480、JWXC-3102）无极缓放继电器：JWXC-H340、JWXC-H600、JWXC-500/H300、JWXC-H310、JWXC-H10003）无极加强接点继电器：JWJXC-480、JWJXC-30004）无极加强接点缓放继电器：JWJXC-H125/0.13、JWJXC-H1000、JWJXC-H120/0.17、JWJXC-H125/0.4、JWJXC-H125/80、JWJXC-H80/0.06、5）有极继电器：JYXC-660、JYXC-2706）有极加强接点继电器：JYJXC-135/220、JYJXC-220/220、JYJXC-J3000、JYJXC-135/80、JYJXC-3000、JYJXC-160/2607）偏极继电器：JPXC-1000、JPXC-H2708）整流继电器：JZXC-H156、JZXC-480、JZXC-480F、JZXC-0.14、JZXC-H18、JZXC-H18F、JZXC-H62、JZXC-0.56、JZXC-H0.14/0.14、JZXC-16F9）单闭磁继电器：JDBXC-550/550、JDBXC-110010）时间继电器：JSBXC-850、JSBXC-820、JSBXC1-85011）电源屏无极加强接点继电器：JWJXC-100、JWJXC-440、JWJXC-6800、JWJXC-720012）电源屏整流继电器：JZXC-2000013）电源屏整流加强接点继电器：JZJXC-100、JZJXC-720014）交流继电器：JJC15）交流加强接点继电器：JJJC、JJJC1、JJJC3、JJJC4、JJJC5、JJJC2、JJJC716）交流灯丝转换继电器：JZCJ、JZSJ-0.16、JZSJC、JZSJC117）根据用户提出的其它继电器技术要求。
<随州>天正华意电气设备有限公司
随州电器综合试验台、测试项目：释放值、工作值、反向工作值、定位转极值、反位转极值、缓放时间、缓吸时间、接点齐度、接点电阻、线圈电阻、绝缘电阻、反向不工作值、临界定位及反位不转极值、脉冲宽度、脉冲间隔、转换时间、回路电压、线圈压降等。（三）、测试标准：符合国标 GB6902-86五、测试精度：1.线圈电阻 ±0.5％±2d2.直流电压，电流 ±0.5％±2d3.交流电压，电流 ±0.5％±2d4.时间测试 0.001秒±1d5.绝缘电阻 ±10％±3d6.接点电阻 ±1％±3d7.接点齐度 0.001秒±1d以上数据使用采用PLC采样，一次全部读数，精度高。六、设备特点：1.箱体结构比过去设计更加小巧和人性化，使操作人员长时间工作不易疲劳和患职业病。2.测试台采用专业的配线板配线，使测试台配线一致性好，质量可靠，维修调试方便，从而限度地了人为因素造成的隐性故障和潜在的质量问题。3.全部数字式仪表，无需换算，显示直观，读数方便。4.测试台采用一个测试盒，一个继电器插座（一个备用），使用人员更加方便。
<随州>天正华意电气设备有限公司 高压断路器磨合测试仪2023已更新(今日/不贵)
高压断路器磨合测试仪2023已更新(今日/不贵)
<随州>天正华意电气设备有限公司
?随州电器综合试验台甲方参加培训人员包括机电工程师、维修工程师、产品工程师和操作调试人员，参加人数由需方确定。?培训内容包括：讲解设备操作、维修、维护、保养及调整方法，示范操作及讲解注意事项；指导和监护甲方人员实际操作。终培训?终培训在需方工厂进行，终培训在设备终验收时进行。?培训内容同预培训相同。D．质量保证与技术服务?乙方保证提供的生产线/设备，备件、附件等完整、全新。?乙方提供的生产线/设备、备件、附件等应符合甲方和乙方双方共同确认的精度和质量标准，并与技术图纸资料一致。?设备出现故障，乙方应在8小时内电话指导排除一般故障或48小时内派员到甲方现场进行维护处理。?设备质量保证期为12个月，质量保证期内所发生的生产线/设备本身质量问题由乙方派员到甲方免费维修。如因操作失误或天灾导致设备损坏则不属于保质期范围内。?超过质量保修期后提供终身有偿服务，零部件更换乙方仅收取成本费用；如应甲方维修、维护需要，乙方维修人员往返甲方路费由甲方承担。
?随州电器综合试验台安装、调试所需的工具、零配件、管线等由乙方负责。甲方负责以下工作：?与乙方共同开箱检查货物是否齐全。?乙方安装设备和调试过程中给予配合和支持。B．设备验收设备验收分预验收和终验收两次进行，预验收在乙方进行，终验收在甲方进行。设备预验收：?乙方提前3天向甲方发出预验收书面邀请。?甲方负责酌情提供乙方各阶段需求数量的试机件。?乙方负责调试设备和工装，产品各项尺寸及性能指标等应符合图纸技术要求，单件加工时间达到节拍要求。?甲方按技术协议要求，对生产线及设备的外观、配置等项目一一进行验收。?预验收达到协议要求，甲方与乙方签订预验收纪要经双方代表签字后，预验收存在的问题乙方应立即整改、改进；整改完成后，提交书面报告给甲方，经甲方书面同意后，乙方才能包装设备发运到甲方，预验收的所有试机件随机包装交还甲方。?对于前期方案中没有提及的优化方案，需经双方共同协商后解决。设备终验收：?检查预验收遗留问题是否按初验收纪要的要求予以解决和改进。?甲方负责提供终验收的试机件。?乙方负责调试设备和工装，按要求连续生产一周。。?终验收标准参照预验收标准，验收时间（包括开箱、安装、调试等）双方协商解决。?设备终验收合格，双方签订终验收纪要认可，乙方才能向甲方交货。C．技术培训乙方负责对甲方的操作人员及维修人员进行免费培训，技术培训分预培训和终培训二次进行。预培训?培训地点在甲方工厂，日期与设备预验收同时进行或另行安排。?
<随州>天正华意电气设备有限公司 高压断路器磨合测试仪2023已更新(今日/不贵) <随州>天正华意电气设备有限公司随州电器综合试验台 操作软件需具有良好的交互性，配置液晶显示器，需将显示器内嵌于操作面板具备操作人员登陆管理，可根据需要增加或减少操作人员登陆权限，操作软件需具有参数维护功能，方便用户后续增减所需试验的元件型号。7. 操作软件需具备记录试验结果功能，用户可根据试验日期，试验人员作为查询条件查询试验记录；试验台需配备打印机，且可将试验记录报表导出、打印。8. 配齐各类测试专用接线9. 操作软件需醒目，便于人工输入，常用型号可直接选择，特殊型号人工输入并具备记忆功能，各类软件测试界面分开10.本试验台不同类型的试验原件试验界面均独立，不可和其他类型元件界面混淆，试验记录需独立打印，不可全部元件试验记录在一个记录表上。11. 试验台需具备状态指示功能，不同类型元件测试时，需正确指示试验台工作状态；12.操作软件醒目，便于人工输入，常用型号可直接选择，特殊型号人工输入并具备记忆功能，各类软件测试界面分开。
随州电器综合试验台我公司在测试盒加装有接点状态指示灯，可方便用户进行手动调节维修接点齐度和测试压力。二、系统构成：1.继电器综合测试台主机 1台2.继电器测试座 1套3.测试盒 1套4.控制电脑（主机、液晶显示器） 1套5.测试台外形尺寸 1200×800×1430（mm）三、使用环境：1.电源供电电压：单相交流50HZ±2HZ 220V±10％ 功耗＜2KW2.测试环境温度：-5℃~＋40℃ 相对湿度：不大于90％（＋25℃）3.严禁工作在振动或强磁干扰场所。4严禁工作在有导电尘埃/纤维的场所。5严禁遭受雨水、湿气、高温。四、适用范围：（一）测试继电器的品种、型号。1）无极继电器：JWXC-1000、JWXC-1700、JWXC-2000、JWXC-2.3、JWXC-7、JWXC-370/480、JWXC-3102）无极缓放继电器：JWXC-H340、JWXC-H600、JWXC-500/H300、JWXC-H310、JWXC-H10003）无极加强接点继电器：JWJXC-480、JWJXC-30004）无极加强接点缓放继电器：JWJXC-H125/0.13、JWJXC-H1000、JWJXC-H120/0.17、JWJXC-H125/0.4、JWJXC-H125/80、JWJXC-H80/0.06、5）有极继电器：JYXC-660、JYXC-2706）有极加强接点继电器：JYJXC-135/220、JYJXC-220/220、JYJXC-J3000、JYJXC-135/80、JYJXC-3000、JYJXC-160/2607）偏极继电器：JPXC-1000、JPXC-H2708）整流继电器：JZXC-H156、JZXC-480、JZXC-480F、JZXC-0.14、JZXC-H18、JZXC-H18F、JZXC-H62、JZXC-0.56、JZXC-H0.14/0.14、JZXC-16F9）单闭磁继电器：JDBXC-550/550、JDBXC-110010）时间继电器：JSBXC-850、JSBXC-820、JSBXC1-85011）电源屏无极加强接点继电器：JWJXC-100、JWJXC-440、JWJXC-6800、JWJXC-720012）电源屏整流继电器：JZXC-2000013）电源屏整流加强接点继电器：JZJXC-100、JZJXC-720014）交流继电器：JJC15）交流加强接点继电器：JJJC、JJJC1、JJJC3、JJJC4、JJJC5、JJJC2、JJJC716）交流灯丝转换继电器：JZCJ、JZSJ-0.16、JZSJC、JZSJC117）根据用户提出的其它继电器技术要求。
<随州>天正华意电气设备有限公司 高压断路器磨合测试仪2023已更新(今日/不贵)
随州电器综合试验台继电器综合性能试验专机方案一、客户要求1、用途用于对地铁车辆用各种电磁式继电器、接触器进行检测。2、技术特点用于地铁车辆用各种继电器的线圈特性、触点特性、负载电流能力测试，进行振动模拟试验连续通断电试验，自动出具继电器性能评估报告。适用于各种电磁继电器在高、低、常温下的常闭、常开触点的筛选，有效剔除失效的继电器。 试验原理和技术指标符合相关标准和行业标准。 系统具有实时、并行、动态监测多50个继电器的测试功能。可程序设置测试继电器数量、试验次数、动作速率、绕组电压、停机方式等各种试验条件。 并具有过流和短路保护功能。 可实时记载每组触点多达100次的失效记录。 试验台控制继电器开关使用的控制模块需同时提供编程软件及相关数据线，通过数据线可以实现控制模块内控制程序的读出和写入。控制模块电源为DC24V。提供继电器的线圈的电源需同时提供DC110V和DC24V双路输出，一路提供测试继电器用，另一路供控制模块使用。电源模块本身具有过流和短路保护。配置5米电源线，按地面布置明线进行布线，并配置镀锌钢管进行防护，做好绝缘防护工作。
<随州>天正华意电气设备有限公司 高压断路器磨合测试仪2023已更新(今日/不贵)
<随州>天正华意电气设备有限公司
随州电器综合试验台、测试项目：释放值、工作值、反向工作值、定位转极值、反位转极值、缓放时间、缓吸时间、接点齐度、接点电阻、线圈电阻、绝缘电阻、反向不工作值、临界定位及反位不转极值、转换时间等。（三）、测试标准：符合国标 GB6902-86五、测试精度：1.线圈电阻 0Ω~20KΩ ±0.5％±2d2.交直流电压 0~500V ±0.5％±2d3.交直流电流 0~ 10A ±0.5％±2d4.时间测试 0.001秒±1d5.绝缘电阻 0~200MΩ ±10％±3d6.接点电阻 0~200mΩ~20KΩ ±1％±3d 7.接点齐度 0.001S ±1％以上数据使用采用PLC采样，一次全部读数，精度高。六、设备特点：1.箱体结构比过去设计更加小巧和人性化，使操作人员长时间工作不易疲劳和患职业病。2.测试台采用专业的配线板配线，使测试台配线一致性好，质量可靠，维修调试方便，从而限度地了人为因素造成的隐性故障和潜在的质量问题。3.全部数字式仪表，无需换算，显示直观，读数方便。4.测试台采用一个测试盒，一个继电器插座（一个备用），使用人员更加方便。
高压断路器磨合测试仪2023已更新(今日/不贵)
随州电器综合试验台手动测试的数据采样也需要手动采集：点击“手动采集”按钮即可。(2).如果选择了“自动测试”；在点击“”按钮后，软件进入自动测试状态。这时只要按下主控仪启动按钮，软件立即开始测量，测量过程是根据“测试型号”的设置参数进行的。当一个测试品测试完成后，软件仍处于测量状态，等待下一个测试，这是需要按下软件界面上的复位按钮，退出测试状态。自动测试在测试完成时，自动对数据进行记录。b)测试完成后。如需对当前的匝间绝缘测试波形保存，可以点击主界面上的按钮，作为比较基准波形c)测试完成后。可以对采样的数据进行保存和打印，这时数据也已经记录在数据库中，方便以后查询和修改。d)查询修改数据。点击子菜单中“历史查询”“数据查询”，打开界面如图4.所示。图4 历史数据查询和修改界面e)日月年统计报表。如果需要对合格或不合格记录数据生成日统计报表、月统计报表或年统计报表。点击子菜单“数据维护”“生成报表”。打开界面如图5.选择相应的报表选项后，点击“”将统计出相应数据。然后可以对统计出的数据进行保存和打印。
<随州>天正华意电气设备有限公司 高压断路器磨合测试仪2023已更新(今日/不贵)

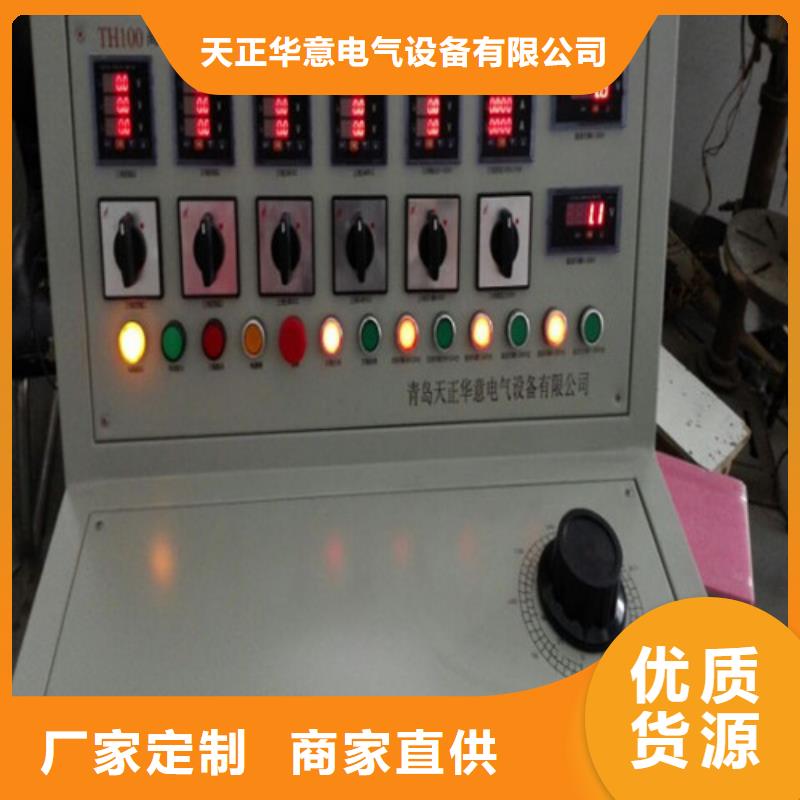

随州电器综合试验台设备功能 电器元件综合试验台，采用微机自动控制，具有Windows操作系统下的人机对话界 面，一次接线可以完成多项测试；自动记录测试数据并可以将测试数据打印、存盘，提 高了电气元件控制参数的准确性及生产、检修工作的质量和效率。该试验台功能完善， 操作简便，可靠，可以作为车辆段基本的电器维修检测设备。 试验台主要由计算机测控系统和测试控制电路组成。 计算机测控系统由工控机，I/O 接口板，模拟量采集板，继电器输出板，液晶显示器，打印机，电流、电压变送器等组成。 测试控制电路由各种电器元件的测试控制回路、各种电器元件的安装座、调压器、互感器、分流器、电压表、电流表、控制开关、动作指示灯等组成。 2、适用范围 主要用于地铁车辆各种接触器、继电器等电器元件的试验，试验项目包括： 1) 交流/直流中间继电器的通断测试。 2) 交流/直流接触器的通断测试。 3) 交流/直流断路器的动作测试。 4) 交流/直流热继电器的测试和整定。 5) 交流/直流过流继电器测试。 3、主要技术参数 ?
